زیرسازی نمای کامپوزیت یکی از مهمترین مراحل اجرای این نوع نماست و کیفیت آن تأثیر مستقیمی بر استحکام، تراز بودن، زیبایی و دوام نمای ساختمان دارد. حتی اگر از بهترین ورق استفاده شود، اجرای نامناسب زیرسازی میتواند باعث ایجاد موج، باز شدن درزها، لق شدن پنلها و در موارد جدیتر جدا شدن بخشهایی از نما شود.
به همین دلیل، قبل از خرید ورق و شروع نصب، باید روش اجرای زیرسازی، نوع پروفیل، نحوه اتصال به سازه و شرایط پروژه بهدرستی بررسی شود.در واقع، نمای کامپوزیت فقط به خود پنلهای آلومینیومی محدود نمیشود و مجموعهای از سازه نگهدارنده، اتصالات و پنلها را شامل میشود. برای مثال، انتخاب نوع ورق نیز باید متناسب با محل استفاده و شرایط پروژه باشد. در پروژههای مختلف ممکن است از محصولاتی مانند ورق کامپوزیت هایپر باند یا ورقهای برندهای دیگر استفاده شود، اما در هر حالت، زیرسازی باید متناسب با سیستم اجرای نما طراحی و اجرا شود.
زیرسازی نمای کامپوزیت چیست؟

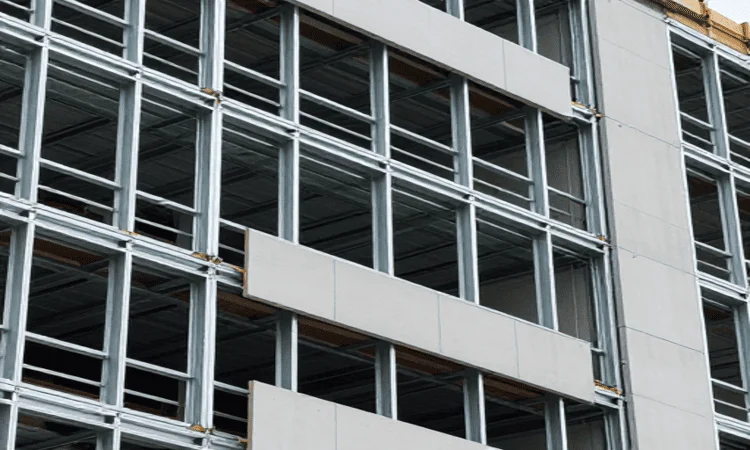

زیرسازی نمای کامپوزیت به شبکهای از پروفیلها، قوطیها، نبشیها، براکتها و اتصالات گفته میشود که بین سازه اصلی ساختمان و پنلهای کامپوزیت قرار میگیرد.
وظیفه این شبکه، ایجاد یک سطح مناسب و مقاوم برای نصب پنلها و انتقال نیروهای واردشده به نما به سازه اصلی ساختمان است.این سازه معمولاً به صورت عمودی و افقی اجرا میشود و باید کاملاً تراز و شاقول باشد. اگر شبکه زیرسازی از همان ابتدا دارای خطا باشد، این خطا هنگام نصب پنلها نیز خود را نشان میدهد و باعث ناهماهنگی در خطوط نما خواهد شد.
نکته مهم این است که زیرسازی نباید بر اساس یک الگوی ثابت برای تمام ساختمانها اجرا شود. ارتفاع ساختمان، نوع سازه، ابعاد پنل، روش نصب، شرایط باد، موقعیت ساختمان و جزئیات نقشه اجرایی میتوانند روی طراحی آن تأثیر بگذارند.
چرا زیرسازی نمای کامپوزیت اهمیت دارد؟
یکی از اشتباهات رایج این است که تصور شود کیفیت پنل مهمترین عامل در دوام نمای کامپوزیت است. در حالی که حتی یک پنل باکیفیت نیز بدون زیرسازی مناسب نمیتواند عملکرد مطلوبی داشته باشد.
مهمترین وظایف زیرسازی عبارتاند از:
- نگه داشتن پنلهای کامپوزیت
- ایجاد سطح صاف برای اجرای نما
- انتقال نیروهای واردشده به پنل به سازه اصلی
- ایجاد امکان تنظیم و رگلاژ پنلها
- ایجاد فاصله مناسب بین نما و ساختمان
- کمک به اجرای منظم خطوط و درزهای نما
- کاهش احتمال تغییر شکل و لق شدن پنلها
بنابراین، اگر هدف اجرای یک نمای بادوام و یکدست است، باید طراحی و اجرای زیرسازی را به اندازه انتخاب خود ورق جدی گرفت.
اجزای اصلی زیرسازی نمای کامپوزیت
بسته به سیستم اجرای نما، ممکن است اجزای مختلفی در زیرسازی استفاده شود. قوطیهای فولادی، نبشی، براکت، پروفیلهای آلومینیومی، ریلها، پیچ و اتصالات مکانیکی از جمله اجزای متداول هستند.
| جزء زیرسازی | وظیفه اصلی | نکته مهم |
|---|---|---|
| قوطی فولادی | ایجاد شبکه اصلی | باید از نظر ابعاد و ضخامت متناسب با پروژه انتخاب شود |
| نبشی | اتصال و تقویت بخشهای مختلف | کیفیت اتصال اهمیت زیادی دارد |
| براکت | اتصال شبکه به سازه | محل و نوع اتصال باید دقیق باشد |
| پروفیل آلومینیومی | نگهداری پنل در برخی سیستمها | در سیستمهای ریلی کاربرد زیادی دارد |
| ریل | ایجاد محل اتصال پنل | بیشتر در سیستمهای هنگ و ریلی دیده میشود |
| پیچ و بولت | اتصال قطعات | نوع اتصال باید متناسب با جنس و محل نصب باشد |
مراحل زیرسازی نمای کامپوزیت چگونه انجام میشود؟
اجرای زیرسازی باید با توجه به نقشه و سیستم انتخابشده انجام شود، اما روند کلی آن معمولاً شامل چند مرحله اصلی است.
بررسی نقشه و شرایط ساختمان
قبل از اجرای هر نوع پروفیل، باید ابعاد و هندسه ساختمان بررسی شود. محل بازشوها، ستونها، تیرها، گوشهها و قسمتهای دارای شکست باید مشخص شود.
در این مرحله باید مشخص شود که پنلها با چه ابعادی تقسیمبندی میشوند و محل خطوط عمودی و افقی نما کجاست. این کار از ایجاد مشکلات هنگام نصب جلوگیری میکند.
مشخص کردن نقاط اتصال به سازه
پس از بررسی نقشه، نقاطی که زیرسازی باید به سازه اصلی متصل شود مشخص میشوند. این مرحله در ساختمانهای بتنی و فلزی تفاوتهایی دارد.
در سازه فلزی ممکن است اتصال برخی اجزای زیرسازی به بخشهای مناسب اسکلت انجام شود، اما در ساختمان بتنی معمولاً استفاده از اتصالات مکانیکی مناسب و صفحات یا براکتهای مخصوص مطرح میشود.
اجرای دستکها و براکتها
دستکها یا براکتها وظیفه دارند شبکه زیرسازی را در فاصله مناسب از ساختمان نگه دارند. محل نصب آنها باید دقیق باشد تا بعداً امکان تراز و تنظیم صحیح شبکه وجود داشته باشد.
اتصال ضعیف دستکها یکی از مواردی است که میتواند کل عملکرد نما را تحت تأثیر قرار دهد.
اجرای پروفیلهای عمودی
پس از آماده شدن اتصالات، پروفیلهای عمودی نصب میشوند. این پروفیلها اسکلت اصلی شبکه زیرسازی را تشکیل میدهند و باید کاملاً شاقول باشند.
کوچکترین خطا در این مرحله میتواند در بخشهای بالاتر نما بیشتر دیده شود؛ به همین دلیل کنترل شاقول در چند نقطه ضروری است.
اجرای پروفیلهای افقی
در مرحله بعد پروفیلهای افقی متناسب با تقسیمبندی نما نصب میشوند. اتصال پروفیلهای افقی و عمودی باید به شکلی انجام شود که شبکهای منظم و مقاوم شکل بگیرد.
در این مرحله باید محل اتصال پنلها و خطوط درز نیز در نظر گرفته شود.
تراز و شاقول کردن زیرسازی
این مرحله را نباید صرفاً یک کار ظاهری دانست. اگر زیرسازی تراز نباشد، پنلها نیز در یک صفحه قرار نمیگیرند و نمای نهایی ممکن است موجدار به نظر برسد.
برای کنترل دقیق باید در بخشهای مختلف ارتفاع و عرض نما، تراز و شاقول شبکه بررسی شود.
کنترل نهایی قبل از نصب پنل
قبل از نصب ورق کامپوزیت، باید کل شبکه زیرسازی بررسی شود. اگر ایرادی در این مرحله باقی بماند، اصلاح آن بعد از نصب پنلها بسیار سختتر و پرهزینهتر خواهد بود.
زیرسازی نمای کامپوزیت در ساختمان بتنی و فلزی چه تفاوتی دارد؟
یکی از مهمترین تفاوتها، نحوه اتصال شبکه زیرسازی به سازه اصلی است.در ساختمان فلزی، امکان اتصال به بخشهای مناسب اسکلت وجود دارد، اما در ساختمان بتنی باید نقاط اتصال به شکل دقیق مشخص شده و از روش اتصال مناسب استفاده شود.در هر دو حالت، نباید صرفاً بر اساس تجربه یک پروژه دیگر، جزئیات زیرسازی را کپی کرد. مشخصات هر ساختمان متفاوت است و طراحی باید بر اساس شرایط همان پروژه انجام شود.
زیرسازی آهنی بهتر است یا آلومینیومی؟
هر دو روش میتوانند در شرایط مناسب مورد استفاده قرار بگیرند، اما انتخاب بین آنها به سیستم اجرا، طراحی پروژه، بودجه و شرایط محیطی بستگی دارد.
| ویژگی | زیرسازی فولادی | زیرسازی آلومینیومی |
|---|---|---|
| وزن | بیشتر | کمتر |
| مقاومت مکانیکی | بالا | مناسب |
| مقاومت در برابر خوردگی | نیازمند محافظت مناسب | مقاومت مناسب در برابر خوردگی |
| هزینه اولیه | معمولاً اقتصادیتر | معمولاً بیشتر |
| وزن واردشده به سازه | بیشتر | کمتر |
| کاربرد | پروژههای مختلف | سیستمهای خاص و ریلی |
در زیرسازی فولادی، محافظت در برابر خوردگی اهمیت ویژهای دارد. کیفیت پروفیل، پوشش محافظ، کیفیت جوشکاری و شرایط محیطی میتواند روی دوام آن تأثیر بگذارد.
تفاوت زیرسازی روش فیکس و هنگ
سیستم نصب پنل نیز روی نوع زیرسازی تأثیر میگذارد.
در روش فیکس، پنلها به شکل مستقیمتر به سازه زیرین متصل میشوند و اجرای آن معمولاً ساختار سادهتری دارد. در سیستم هنگ یا ریلی، پنلها توسط پروفیلها و اتصالات مخصوص روی ریل قرار میگیرند.در انتخاب سیستم باید عواملی مانند ابعاد پنل، ارتفاع ساختمان، امکان تعمیر و تعویض، شرایط پروژه و جزئیات طراحی در نظر گرفته شود.
به همین دلیل، محصول مورد استفاده نیز باید با سیستم نصب هماهنگ باشد. برای مثال اگر پروژه به محصول مشخصی نیاز داشته باشد، بررسی ویژگیهای آن محصول مانند ورق کامپوزت دلتا باند باید در کنار سیستم زیرسازی انجام شود، نه به صورت جداگانه.
فاصله پروفیلها در زیرسازی چقدر باید باشد؟
یکی از سوالات رایج مجریان و کارفرمایان این است که فاصله قوطیها یا پروفیلها باید دقیقاً چقدر باشد. پاسخ این سوال یک عدد ثابت برای همه ساختمانها نیست.
فاصله و آرایش پروفیلها باید با توجه به عواملی مانند:
- ابعاد پنل
- سیستم نصب
- ارتفاع ساختمان
- فشار باد منطقه
- نحوه اتصال پنل
- جنس و مشخصات پروفیل
- طراحی نما
- شرایط سازه
تعیین شود.
بنابراین اگر فردی برای تمام پروژهها یک فاصله ثابت پیشنهاد کند، بدون بررسی مشخصات پروژه نمیتوان آن را یک دستورالعمل عمومی و قابل اتکا دانست.
چرا نمای کامپوزیت موجدار میشود؟
موجدار شدن نما همیشه به معنی بیکیفیت بودن ورق نیست. یکی از دلایل مهم آن میتواند ایراد در زیرسازی باشد.
برخی دلایل احتمالی عبارتاند از:
- تراز نبودن شبکه زیرسازی
- فاصله نامناسب بین پروفیلها
- تغییر شکل پروفیلها
- اتصال نامناسب
- نصب نادرست پنل
- کشش بیش از حد در محل اتصال
- بیتوجهی به انبساط و تغییرات دمایی
به همین دلیل، در صورت مشاهده موج در نما، باید هم پنل و هم زیرسازی بررسی شود.
اشتباهات رایج در زیرسازی نمای کامپوزیت
چند اشتباه میتواند کیفیت نهایی نما را به شدت کاهش دهد:
استفاده از پروفیل نامناسب: مقطع باید متناسب با شرایط پروژه انتخاب شود.
اتصال ضعیف به سازه: حتی اگر خود شبکه مقاوم باشد، اتصال ضعیف میتواند عملکرد کل سیستم را کاهش دهد.
عدم کنترل شاقول: خطای کوچک در پایین نما ممکن است در طبقات بالاتر بسیار بیشتر دیده شود.
بیتوجهی به خوردگی: مخصوصاً در زیرسازی فولادی باید محافظت مناسب در نظر گرفته شود.
اجرای زیرسازی بدون توجه به تقسیمبندی پنل: محل پروفیلها باید با خطوط و اتصالات پنل هماهنگ باشد.
نصب پنل قبل از کنترل نهایی: هرگونه خطا بهتر است قبل از پوشاندن شبکه اصلاح شود.
چکلیست کنترل زیرسازی قبل از نصب ورق
قبل از اینکه پنلهای کامپوزیت نصب شوند، کارفرما یا ناظر پروژه میتواند موارد زیر را بررسی کند:
- آیا شبکه زیرسازی طبق نقشه اجرا شده است؟
- آیا پروفیلها تراز و شاقول هستند؟
- آیا اتصالات به سازه محکم هستند؟
- آیا پروفیلها دچار تاب یا تغییر شکل نیستند؟
- آیا محل پروفیلها با تقسیمبندی پنلها هماهنگ است؟
- آیا خوردگی یا آسیب در اجزای فلزی وجود ندارد؟
- آیا محل بازشوها و گوشههای ساختمان به درستی اجرا شده است؟
- آیا قبل از نصب پنل، کل شبکه یک بار کنترل شده است؟
این کنترل ساده میتواند از بسیاری از هزینههای دوبارهکاری در مراحل بعد جلوگیری کند.
هزینه زیرسازی نمای کامپوزیت چگونه محاسبه میشود؟
قیمت زیرسازی به یک عامل محدود نیست. نوع پروفیل، میزان مصرف مصالح، ارتفاع ساختمان، پیچیدگی نما، روش نصب، تعداد بازشوها، شرایط سازه و هزینه نیروی اجرایی همگی میتوانند روی قیمت نهایی اثر بگذارند.به همین دلیل، اعلام یک قیمت ثابت برای هر متر مربع بدون بررسی پروژه ممکن است گمراهکننده باشد. برای برآورد دقیقتر باید ابتدا نقشه و متراژ نما بررسی شود و سپس میزان مصالح و روش اجرای مناسب مشخص شود.
جمعبندی
زیرسازی نمای کامپوزیت پایه اصلی اجرای یک نمای استاندارد و بادوام است. از بررسی نقشه و تعیین نقاط اتصال گرفته تا اجرای دستکها، پروفیلهای عمودی و افقی، تراز و شاقول کردن و کنترل نهایی، هر مرحله باید با دقت انجام شود.انتخاب بین زیرسازی فولادی و آلومینیومی، روش فیکس یا هنگ و همچنین تعیین فاصله پروفیلها نیز باید بر اساس مشخصات واقعی پروژه انجام شود.
مهمتر از همه اینکه نباید تنها به ظاهر پنل توجه کرد؛ زیرا کیفیت اجرای زیرسازی میتواند مستقیماً روی زیبایی، دوام و ایمنی نمای نهایی تأثیر بگذارد.اگر قصد اجرای نمای کامپوزیت دارید، بهتر است قبل از خرید مصالح، ابتدا سیستم نصب و جزئیات زیرسازی مشخص شود. سپس بر اساس همان طراحی، نوع ورق، پروفیل و اتصالات انتخاب شوند. این رویکرد علاوه بر کاهش دوبارهکاری، میتواند به کنترل بهتر هزینه و افزایش عمر مفید نما کمک کند.
سوالات متداول
۱. زیرسازی نمای کامپوزیت چیست؟
زیرسازی شبکهای از پروفیلها، قوطیها، نبشیها، براکتها و اتصالات است که بین سازه ساختمان و پنل کامپوزیت قرار میگیرد و وظیفه نگهداری و ایجاد سطح مناسب برای نصب پنل را بر عهده دارد.
۲. برای زیرسازی نمای کامپوزیت از چه مصالحی استفاده میشود؟
بسته به سیستم اجرا و شرایط پروژه میتوان از قوطی و پروفیل فولادی، پروفیل آلومینیومی، نبشی، براکت، ریل و اتصالات مکانیکی استفاده کرد. انتخاب مصالح باید بر اساس نقشه و مشخصات فنی پروژه انجام شود.
۳. زیرسازی نمای کامپوزیت بهتر است آهنی باشد یا آلومینیومی؟
هر دو گزینه کاربرد دارند و انتخاب مناسب به شرایط پروژه، سیستم نصب، وزن سازه، هزینه و شرایط محیطی بستگی دارد. زیرسازی فولادی معمولاً اقتصادیتر است، در حالی که زیرسازی آلومینیومی وزن کمتری دارد و در برخی سیستمهای ریلی کاربرد بیشتری پیدا میکند.
۴. چرا نمای کامپوزیت بعد از اجرا موجدار میشود؟
تراز نبودن زیرسازی، فاصله نامناسب پروفیلها، تغییر شکل شاسی، نصب نادرست پنل، اتصال نامناسب و رعایت نکردن اصول اجرایی میتوانند باعث موجدار شدن نمای کامپوزیت شوند.
۵. آیا فاصله پروفیلها در زیرسازی نمای کامپوزیت عدد ثابتی دارد؟
خیر. فاصله پروفیلها باید با توجه به ابعاد پنل، روش نصب، ارتفاع ساختمان، شرایط باد، مشخصات پروفیل و طراحی پروژه تعیین شود؛ بنابراین نمیتوان یک فاصله ثابت را برای تمام ساختمانها مناسب دانست.
