ورقهای کامپوزیت به دلیل نسبت استحکام به وزن بالا، مقاومت در برابر خوردگی و خواص مکانیکی عالی، کاربرد گستردهای در صنایع هوافضا، خودروسازی، توربینهای بادی و سازههای مهندسی پیدا کردهاند. با این حال، این مواد در طول بهرهبرداری در معرض آسیبهای مختلف از جمله ترکخوردگی قرار میگیرند که میتواند یکپارچگی سازه را به خطر بیندازد. درک علل ایجاد ترک و انتخاب روش مناسب برای ترمیم دائمی آن، از اهمیت حیاتی برخوردار است. در این مقاله، به بررسی جامع علت ترک خوردن ورق کامپوزیت و ارائه راهکارهای اصولی برای ترمیم پایدار میپردازیم.
مقدمهای بر ورقهای کامپوزیت و اهمیت ترمیم ترکها
کامپوزیتها موادی هستند که از ترکیب دو یا چند ماده با خواص متفاوت ساخته میشوند تا محصولی با ویژگیهای برتر نسبت به مواد اولیه به دست آید. ورقهای کامپوزیتی معمولاً از الیاف تقویتکننده (مانند الیاف کربن، شیشه یا بور) در ماتریس پلیمری (مانند اپوکسی) تشکیل شدهاند. این ساختار لایهای، در عین ایجاد استحکام بالا، آسیبپذیریهایی نیز دارد.
ترکها در این ورقها میتوانند به سرعت رشد کرده و به شکست کامل سازه منجر شوند. از این رو، تشخیص بهموقع و ترمیم اصولی ترکها، نه تنها از بروز خسارات جانی و مالی جلوگیری میکند، بلکه هزینههای نگهداری و تعمیرات را نیز به طور قابل توجهی کاهش میدهد. روشهای مختلفی برای ترمیم وجود دارد که انتخاب روش مناسب، تأثیر مستقیمی بر دوام و استحکام نهایی قطعه ترمیمشده دارد.
بررسی انواع آسیبها و ترکها در ورقهای کامپوزیت
آسیبهای وارده به ورقهای کامپوزیت را میتوان به چند دسته کلی تقسیم کرد:
- ترکهای سطحی: این نوع ترکها معمولاً در لایههای بیرونی ورق ایجاد میشوند و ممکن است ناشی از ضربه، سایش یا تنشهای حرارتی باشند.
- ترکهای نفوذی: ترکهایی که از سطح شروع شده و به لایههای داخلی نفوذ میکنند. این نوع ترکها خطرناکتر هستند زیرا قابل مشاهده نیستند.
- جدایش لایهها (Delamination): یکی از رایجترین و خطرناکترین انواع آسیب در کامپوزیتهاست که در آن لایههای مجاور از یکدیگر جدا میشوند. این عیب معمولاً در اثر ضربه یا تنشهای خمشی ایجاد میگردد.
- شکست الیاف (Fiber Fracture): در این حالت، الیاف تقویتکننده در اثر بارگذاری بیش از حد دچار شکستگی میشوند که منجر به کاهش شدید استحکام ورق میگردد.
- ترکهای ناشی از خستگی: بر اثر بارگذاریهای مکرر و چرخهای، ترکهای ریز در ماده ایجاد شده و به مرور زمان گسترش مییابند.

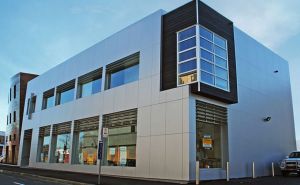

دلایل اصلی ایجاد و گسترش ترک در ورق کامپوزیت
دلایل متعددی میتوانند منجر به ترکخوردگی ورقهای کامپوزیت شوند که مهمترین آنها عبارتند از:
۱. تمرکز تنش
یکی از مهمترین عوامل ایجاد ترک، تمرکز تنش در نواحی خاص مانند لبهها، اطراف سوراخهای اتصالات و نقاط تغییر ناگهانی سطح مقطع است. این تمرکز تنش میتواند از حد تحمل ماده فراتر رفته و باعث آغاز ترک شود.
۲. بارگذاریهای ضربهای
ورقهای کامپوزیت در برابر ضربات ناگهانی آسیبپذیر هستند. ضربه میتواند باعث ایجاد جدایش لایهها، ترکهای سطحی و حتی شکست الیاف شود که همگی زمینهساز گسترش ترک هستند.
۳. تنشهای پسماند حرارتی
فرآیند پخت کامپوزیتها در دماهای بالا و سپس سرد شدن، باعث ایجاد تنشهای پسماند در ماده میشود. این تنشها به مرور زمان میتوانند باعث ایجاد ترکهای ریز در ماده شوند.
۴. خستگی ماده
بارگذاریهای مکرر و چرخهای (مانند ارتعاشات در سازههای هوایی یا توربینهای بادی) باعث ایجاد خستگی در ماده شده و ترکهای ریز را به وجود میآورند که به مرور زمان رشد کرده و به شکست کامل منجر میشوند.
۵. عوامل محیطی
رطوبت، اشعه فرابنفش، تغییرات دمایی شدید و مواد شیمیایی خورنده میتوانند به ماتریس پلیمری آسیب رسانده و زمینه را برای ایجاد و گسترش ترک فراهم کنند.
۶. اشکالات در فرآیند ساخت
نقص در فرآیند تولید مانند توزیع نامناسب رزین، حبابهای هوا، الیاف چینخورده یا پخت ناقص، همگی میتوانند نقاط ضعفی در ورق ایجاد کنند که مستعد ترکخوردگی هستند.
اگر میخواهید از همان ابتدا ورق با کیفیتی انتخاب کنید که ریسک ترکخوردگی در آن به حداقل برسد، ورق کامپوزیت پلاس باند با پوشش PVDF و ضمانت ۲۰ ساله، یکی از بهترین گزینههای بازار است.

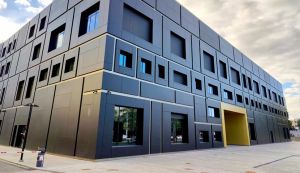

روشهای ارزیابی و تشخیص ترکها در ورق کامپوزیت
تشخیص بهموقع و دقیق ترکها، گام اول در فرآیند ترمیم است. روشهای مختلفی برای ارزیابی و تشخیص ترکها در ورقهای کامپوزیت وجود دارد:
- بازرسی چشمی: سادهترین روش برای شناسایی ترکهای سطحی و آسیبهای قابل مشاهده.
- روشهای آزمون غیرمخرب (NDI): این روشها برای تشخیص ترکهای زیرسطحی و آسیبهای داخلی بسیار مؤثر هستند و شامل موارد زیر میشوند:
- آزمون فراصوت (Ultrasonic Testing): با استفاده از امواج صوتی با فرکانس بالا، جدایش لایهها و ترکهای داخلی شناسایی میشوند.
- ترموگرافی (Thermography): با بررسی الگوی حرارتی سطح ورق، نواحی دارای عیب تشخیص داده میشوند.
- رادیوگرافی (Radiography): از اشعه ایکس برای مشاهده ساختار داخلی و شناسایی عیوب استفاده میشود.
- روشهای انتشار آکوستیک (Acoustic Emission): با ثبت امواج صوتی ناشی از رشد ترک، میتوان گسترش آسیب را پایش کرد.
راههای موقت برای جلوگیری از پیشرفت ترک
پیش از انجام ترمیم دائمی، میتوان از روشهای موقتی برای جلوگیری از گسترش ترک استفاده کرد:
- سوراخهای توقف (Stop Holes): ایجاد سوراخهای کوچک در دو انتهای ترک، تمرکز تنش را کاهش داده و از ادامه رشد آن جلوگیری میکند. این روش در ترکیب با وصله کامپوزیتی، یکی از مؤثرترین روشهای ترمیم محسوب میشود و میتواند ضریب شدت تنش را تا ۸۴ درصد کاهش دهد.
- اعمال چسب موقت: استفاده از چسبهای سریعسختشونده میتواند به طور موقت از نفوذ رطوبت و آلودگی به داخل ترک جلوگیری کند.
- کاهش بارگذاری: در صورت امکان، کاهش بار وارد بر قطعه ترکخورده تا زمان انجام ترمیم نهایی، از گسترش ترک جلوگیری میکند.
راه حل دائمی ترمیم ورق کامپوزیت با استفاده از پچ کامپوزیتی
مؤثرترین روش برای ترمیم دائمی ورقهای کامپوزیت، استفاده از وصله (پچ) کامپوزیتی چسبی است. در این روش، یک قطعه کامپوزیتی بر روی ناحیه آسیبدیده چسبانده میشود تا بخشی از بار را تحمل کرده و از گسترش ترک جلوگیری کند.
انواع مختلفی از پچهای کامپوزیتی بر اساس جنس (شیشه/اپوکسی، کربن/اپوکسی، بور/اپوکسی) و نحوه نصب (یکطرفه یا دوطرفه) قابل استفاده هستند. تحقیقات نشان داده است که پچهای بور/اپوکسی از کارایی بالاتری برخوردارند. انتخاب جنس پچ به عواملی مانند نوع ورق پایه، شرایط بارگذاری و دسترسی به دو طرف ورق بستگی دارد.

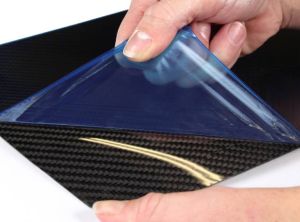

مراحل گامبهگام اجرای ترمیم دائمی با پچ چسبی
برای دستیابی به یک ترمیم دائمی و با کیفیت، باید مراحل زیر به دقت اجرا شوند:
مرحله اول: آمادهسازی سطح
سطح ورق پایه در ناحیه اطراف ترک باید به طور کامل تمیز، چربیزدایی و زبرسازی شود تا چسبندگی بهینه بین چسب و سطح فراهم گردد.
مرحله دوم: برش و آمادهسازی پچ
پچ کامپوزیتی با ابعاد مناسب برش داده میشود. طراحی پچ باید به گونهای باشد که انتقال بار بهخوبی انجام شود. استفاده از پچهای با سختی متغیر (Variable Stiffness) که در لبهها نرمتر و در مرکز سختتر هستند، میتواند تنشهای لبهای را کاهش دهد و از جدایش پچ جلوگیری کند.
مرحله سوم: اعمال چسب ساختاری
چسب مناسب (معمولاً از نوع اپوکسی) بر روی سطح ورق پایه و پچ اعمال میشود. ضخامت لایه چسب تأثیر مستقیمی بر استحکام اتصال دارد و باید بهینه باشد. افزایش ضخامت چسب میتواند تنش فونمیزس را کاهش دهد، اما ممکن است ضرایب شدت تنش را افزایش دهد.
مرحله چهارم: قرارگیری پچ و اعمال فشار
پچ بر روی ناحیه ترکخورده قرار گرفته و فشار مناسب (معمولاً با استفاده از کیسههای خلأ) اعمال میشود تا چسب بهخوبی پخش شده و حبابهای هوا خارج شوند.
مرحله پنجم: فرآیند پخت و کیورینگ
قطعه در دمای کنترلشده (معمولاً با استفاده از گرما یا UV) قرار میگیرد تا چسب کاملاً سخت شود. دما و زمان پخت باید دقیقاً مطابق با مشخصات چسب کنترل شود.
مرحله ششم: بازرسی نهایی
پس از اتمام فرآیند کیورینگ، کیفیت ترمیم با استفاده از روشهای بازرسی (مانند فراصوت یا ترموگرافی) بررسی میشود تا از عدم وجود جدایش یا عیب اطمینان حاصل شود.

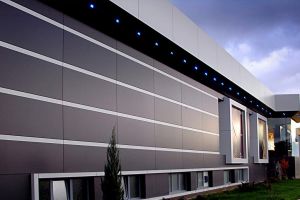

مقایسه روشهای ترمیم یکطرفه و دوطرفه و تأثیر آن بر استحکام نهایی
یکی از مهمترین تصمیمات در فرآیند ترمیم، انتخاب بین ترمیم یکطرفه و دوطرفه است که هرکدام مزایا و معایب خاص خود را دارند:
ترمیم یکطرفه
مزایا:
- سادگی و سرعت اجرا
- در صورت عدم دسترسی به پشت ورق قابل اجراست
- زمان تعمیر کوتاهتر
معایب:
- به دلیل خارج از مرکز بودن مسیر بار، تغییر شکل خمشی خارج از صفحه (Secondary Bending) رخ میدهد که باعث ایجاد تنشهای پوستهای (Peel Stress) در لایه چسب میشود.
- استحکام پس از ترمیم نسبت به روش دوطرفه پایینتر است.
- احتمال جدایش پچ (Debonding) از انتهای پچ در جهت بارگذاری بیشتر است.
ترمیم دوطرفه
مزایا:
- استحکام بسیار بالاتر: به دلیل انتقال متقارن بار و عدم وجود خمش خارج از صفحه، استحکام نهایی به طور قابل توجهی افزایش مییابد.
- کاهش مؤثرتر تنش و کرنش: تحقیقات نشان داده است که ترمیم دوطرفه با پچ بور/اپوکسی میتواند ضرایب شدت تنش را تا بیش از ۸۶ درصد کاهش دهد.
- عملکرد نزدیک به حالت سالم: ورق ترمیمشده با روش دوطرفه، رفتار مکانیکی بسیار نزدیک به ورق سالم از خود نشان میدهد.
معایب:
- نیاز به دسترسی به هر دو طرف ورق
- احتمال تنشهای پسماند حرارتی ناشی از دو مرحله پخت چسب
- هزینه و زمان بیشتر
انتخاب بهینه
اگرچه ترمیم دوطرفه از نظر استحکام برتری دارد، اما در بسیاری از کاربردهای عملی، دسترسی به پشت ورق ممکن نیست. در این موارد، استفاده از تکنیکهای پیشرفته مانند پچهای با سختی متغیر یا چیدمان نامتقارن لایهها در ترمیم یکطرفه، میتواند تا حد زیادی ضعف این روش را جبران کرده و استحکام آن را به ترمیم دوطرفه نزدیک کند. به عنوان مثال، پچهای با چیدمان نامتقارن میتوانند با ایجاد خمش مخالف، تنشهای ناشی از خمش ثانویه را خنثی کنند.
نکات کلیدی برای جلوگیری از ترک خوردن مجدد ورق کامپوزیت
برای افزایش طول عمر قطعه ترمیمشده و جلوگیری از ترکخوردگی مجدد، رعایت نکات زیر ضروری است:
- طراحی اصولی: در طراحی اتصالات و نقاط تمرکز تنش، از ایجاد تغییرات ناگهانی در سطح مقطع و لبههای تیز خودداری شود.
- بازرسی دورهای: انجام بازرسیهای منظم با روشهای غیرمخرب (مانند فراصوت) برای شناسایی زودهنگام علائم رشد ترک یا جدایش پچ.
- مدیریت بارگذاری: جلوگیری از اعمال بارهای بیش از حد مجاز و کنترل ارتعاشات و ضربات وارده به سازه.
- حفاظت در برابر عوامل محیطی: استفاده از پوششهای محافظ در برابر اشعه فرابنفش، رطوبت و مواد شیمیایی خورنده.
- کیفیت ساخت و ترمیم: رعایت دقیق استانداردها و دستورالعملهای ساخت و ترمیم، شامل آمادهسازی سطح، انتخاب چسب مناسب و کنترل فرآیند پخت.
نوع کاربری ساختمان (تجاری یا مسکونی) تأثیر مستقیمی بر میزان بارگذاری و تنشهای وارده به ورق دارد. برای انتخاب هوشمندانه متناسب با پروژهتان، مقاله ورق کامپوزیت برای ساختمان های تجاری مناسب است یا مسکونی را حتما مطالعه کنید.
سخن نهایی
ترکخوردگی در ورقهای کامپوزیت یک چالش جدی است که میتواند یکپارچگی سازههای حیاتی را تهدید کند. با این حال، با درک صحیح از علل ایجاد ترک، استفاده از روشهای پیشرفته تشخیص و بهکارگیری تکنیکهای اصولی ترمیم (به ویژه ترمیم با پچ کامپوزیتی دوطرفه)، میتوان استحکام و دوام قطعات را به سطح قابل قبولی بازگرداند. انتخاب روش ترمیم (یکطرفه یا دوطرفه) باید بر اساس شرایط دسترسی، نوع بارگذاری و الزامات عملکردی انجام شود.
پیشرفتهای اخیر در طراحی پچهای با سختی متغیر و چیدمانهای بهینه لایهها، افقهای جدیدی را برای بهبود کیفیت ترمیمهای یکطرفه گشوده است و نویدبخش راهکارهای مؤثرتر و مقرونبهصرفهتر در آینده خواهد بود. با رعایت اصول پیشگیری و بازرسی دورهای، میتوان از بروز مجدد ترکها جلوگیری کرده و عمر مفید سازههای کامپوزیتی را به حداکثر رساند.
سوالات متداول
۱. آیا میتوان ترکهای ورق کامپوزیت را با چسب معمولی ترمیم کرد؟
خیر، ترمیم ترکهای کامپوزیت نیازمند چسبهای ساختاری مخصوص (معمولاً اپوکسی) با استحکام بالا و همچنین استفاده از پچ کامپوزیتی است. چسبهای معمولی استحکام لازم را ندارند و نمیتوانند بار را بهخوبی منتقل کنند.
۲. تفاوت اصلی بین ترمیم یکطرفه و دوطرفه چیست؟
در ترمیم یکطرفه، پچ فقط به یک طرف ورق چسبانده میشود که باعث ایجاد خمش خارج از صفحه و کاهش استحکام میشود. در ترمیم دوطرفه، پچ به هر دو طرف نصب میشود که بار را به طور متقارن منتقل کرده و استحکام بسیار بالاتری ایجاد میکند.
۳. بهترین جنس پچ برای ترمیم ورق کامپوزیت چیست؟
بر اساس تحقیقات، پچهای بور/اپوکسی بهترین عملکرد را در کاهش ضریب شدت تنش دارند. پچهای کربن/اپوکسی و شیشه/اپوکسی نیز عملکرد قابل قبولی دارند اما در سطح بور/اپوکسی نیستند.
۴. آیا ترمیم دائمی ترک به معنای بازگشت کامل استحکام اولیه است؟
خیر، حتی با بهترین روشهای ترمیم، استحکام نهایی معمولاً کمتر از حالت اولیه و سالم است. با این حال، ترمیم دوطرفه میتواند استحکام را به سطح بسیار نزدیک به حالت سالم برساند.
۵. چرا پچ ترمیم گاهی از سطح جدا میشود (Debonding)؟
جدایش پچ معمولاً به دلیل تمرکز تنش در لبههای پچ و ایجاد تنشهای پوستهای (Peel Stress) رخ میدهد. استفاده از پچهای با سختی متغیر یا چیدمان نامتقارن میتواند این مشکل را کاهش دهد.
